多路無線模擬量傳輸。
在工業機械及其它控制設備領域，經常會使用到模擬量信號，模擬量信號又分為電流信號0~20mA、4~20mA和電壓信號0~10v、0~5v、1~5v兩種。
電流信號在實際使用中的特點在于可以實現遠距離傳輸，抗干擾能力強，且能用于需要防爆的場所。而大多數在選擇電流信號的時候，經常會采用4~20mA的電流信號來使用，這是因為在防爆條件下信號輸出故障時更有利于故障排除，而0~20mA在同等條件下排除故障則要困難得多。
但受制于現場環境，一般4-20ma的電流不好布線傳輸，并且采集的數據一般都是溫度，壓力，氣壓，液位等傳感器數據，進而傳到PLC，這大大加大了工業應用的難度。
鑒于此，科易連研發的一款產品KYL-824可以解決此問題。

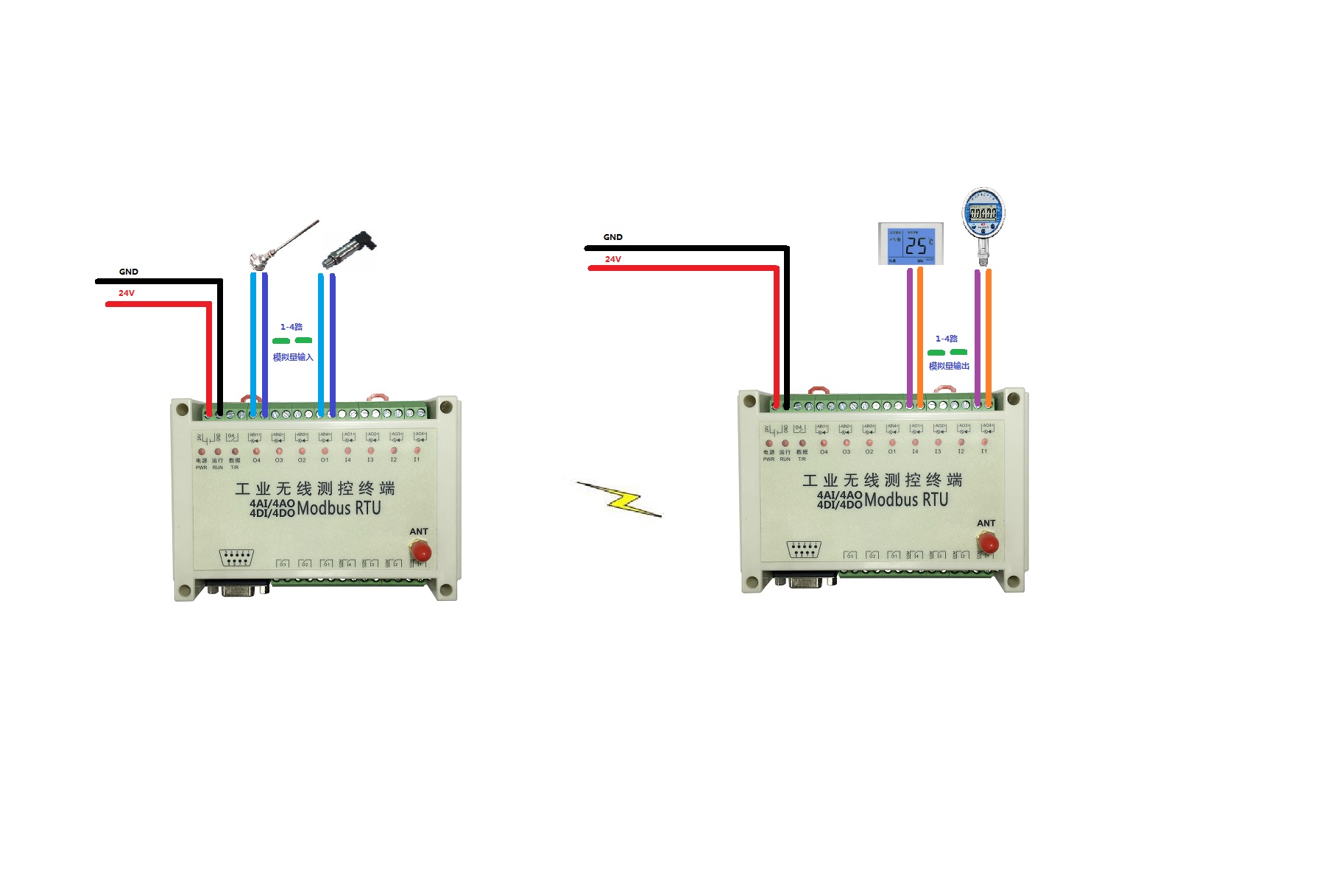

應用圖如下：
KYL-824多路無線模擬量傳輸。0-5v 4-20mA模擬量傳輸
同時支持4路開關量，4路模擬量電壓或者電流，最重要的是免去了布線的煩擾，并且距離達到了10km。

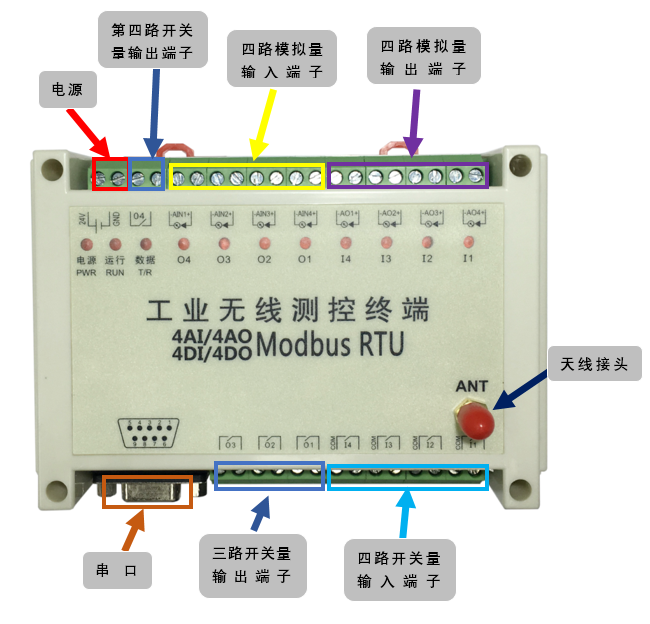

以下是KYL-824的詳細數據
KYL-824規格參數
| 特性 | 范圍 | 典型值 | 備注 |
| 電源 | 9-36V | 24V | 輸出電流≥500mA |
| 傳輸距離 | 1-3公里 | - | 空曠視距 |
| 開關輸出數 | - | 4個輸出 | - |
| 開關輸出類型 | - | 繼電器 | 最大負載能力DC |
| 220V5A | |||
| 開關輸入數量 | - | 4個輸入 | - |
| 輸入類型I | - | 無源觸點 | - |
| 輸入類型II | DC 0-24V | 低電平<1V | 低電平對應閉合 |
| 高電平>4.5V | 高電平對應斷開 | ||
| 模擬輸入數量 | 4個輸入 | ||
| 輸入類型I | 0-5V | 默認 | |
| 輸入類型II | 4-20MA | 請指定 | |
| 模擬輸出數量 | 4個輸出 | ||
| 輸出類型I | 0-5V | 默認 | |
| 輸出類型II | 4-20MA | 請指定 | |
| 發射電流 | - | 300mA | - |
| 接收電流 | - | 30mA | - |
| 尺寸 | - | 145mm*90mm*40mm | - |
另外，我司還有1路 2路 4路開關量，模擬量產品供大家選擇，請訪問：http://cjchem.net/cate-23341-28672.html
如有任何疑問，歡迎來電咨詢：18002530135 李小姐
