1．功率及靈敏度

射頻輸出功率大于5W，高接收靈敏度-123dbm(1200bps)；-118dbm(9600bps)。

2.多個工作頻段，滿足用戶多方面需求

載頻頻率400 - 470MHz，也可提供868/915MHz等頻率 。

3．傳輸距離遠

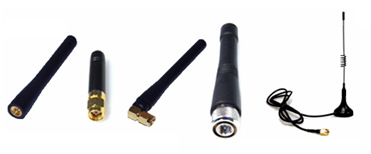

8Km (BER=10-5@9600bps，大吸盤天線，開闊地)；

12Km (BER=10-5@1200bps，大吸盤天線，開闊地)；

4．多信道，多速率。

KYL-320H型模塊標準配置提供8個信道，滿足用戶多種通信組合方式的需求。KYL-320H型模塊可提供1200bps、2400bps、4800bps、

9600bps、19200bps、38400bps等多種通信波特率。

5．高速無線通訊和大的數據緩沖區。

空中速率大于或等于串口速率時可連續傳輸無限大的數據，空中速率小于或等于串口速率時，緩沖區暫存后轉輸。

6．?dāng)?shù)據啟動發送，透明傳輸，方便用戶使用。

電臺收到需要發送的數據后，自動啟動發射，無需用戶進行收發控制。

7．低功耗

接收電流<30mA，發射電流<1.5A，休眠時電流<1mA。

8．高可靠性，體積小、重量輕。

鋁合金屏蔽外殼，小體積：85mm*58mm*16mm (不包括天線接頭)。

水、電、氣等無線抄表系統；
樓宇自動化、安防、機房設備無線監控、門禁系統;
無線呼叫系統、無線排隊機、醫療器皿;
無線POS、PDA ;
無線數據傳輸，自動化數據采集系統;
無線LED顯示屏、搶答器等、智能交通;
RS-485總線轉為無線通訊，如PLC等。

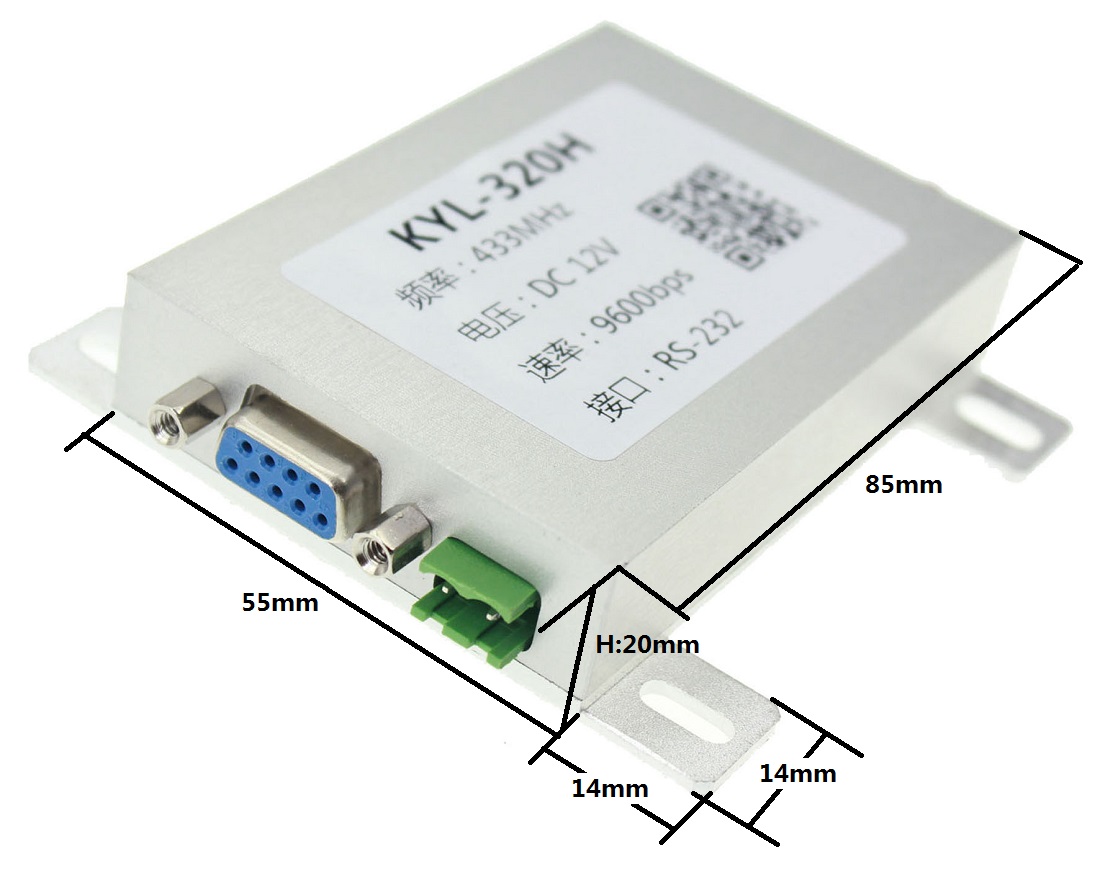

產品尺寸圖


                                              KYL-320H接口示意圖

 表：信道號跟RF頻率對應關系表

調制方式：FSK/GFSK

工作頻率：400MHZ / 420MHz / 450MHz

發射功率：5W

接收靈敏度：-123dbm(1200bps);-118dbm(9600bps)

發射電流：  <1.5A

接收電流：<30mA

休眠電流：  <1mA

信道速率：1200/2400/4800/9600/19200

串口速率：1200/2400/4800/9600/19200用戶可設

收發轉換時間： <10ms

接口數據格式：8E1/8N1/8O1(也可提供其它格式，如9位數據位)

工作電源：DC：12V（&plusmn;10%）

工作溫度：  -40℃~+80℃(工業級)；

工作濕度：10%～90%相對濕度,無冷凝

外形尺寸：85mm&times;58mm&times;16mm (不包括天線接頭)。

       KYL-320H常用參數主要有：串口波特率與校驗，信道與頻率。這些參數均可通過我公司設置軟件進行設置。用戶在使用

過程中也可根據我公司協議動態更改這些參數?？罩兴俾蚀笥诖谒俾蕰r(shí)，一幀可傳無限大數據，空中速率小于或等于串口速

率時，一幀最多可傳255字節?？罩兴俾试礁邥r(shí)傳輸距離會越近。

兩臺KYL-320H在使用時必需將參數配置如下（我公司出廠時一般會根據用戶需求配好參數）：

1．兩電臺信道（即頻率）一致；

2．兩電臺空中波特率一致；

3．兩模塊串口波特率及校驗與所接設備或電腦一致。

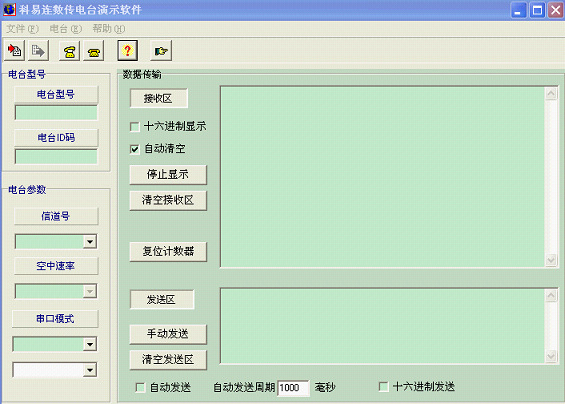

軟件簡單操作（詳見《軟件操作說明》）：

進入模塊設置軟件后，打開連接模塊的串口；

單擊“文件中的讀電臺”,檢測成功后，單擊“讀參數”,即可讀出模塊本來的參數，選擇相應的參數，

單擊“設置”即可設置成功。

1、為達到最好的通訊效果，請盡量使用紋波系數較小的電源，電源的最大電流應該大于模塊最

     大電流的1.5倍。

2、TTL、RS-485、RS-232三種接口只能選其一。

3、傳輸數率分為：接口數率：用戶可通過KYLPRO.exe PC軟件更改;空中數率：空中數率需要

      用戶在定貨時說明。

4、當接口SLEEP 為低時，模塊將進入休眠模式。在此模式下，將不能進行數據的收發。當SLEEP

      為高或懸空時150mS后，模塊進入工作狀態。（如不需要休眠功能，此腳懸空）
